GC3210TCD専用ガスクロマトグラフ

GC 3210は、熱伝導度検出器（TCD)を搭載したパックドカラム専⽤ガスクロマトグラフです。充填カラムとの組み合わせにより、無機ガスから有機成分まで幅広く検出可能なため、多くの分野で使用できます。タッチパネルの採用により操作性が向上し、ステータスの確認が容易に行えるようになりました。

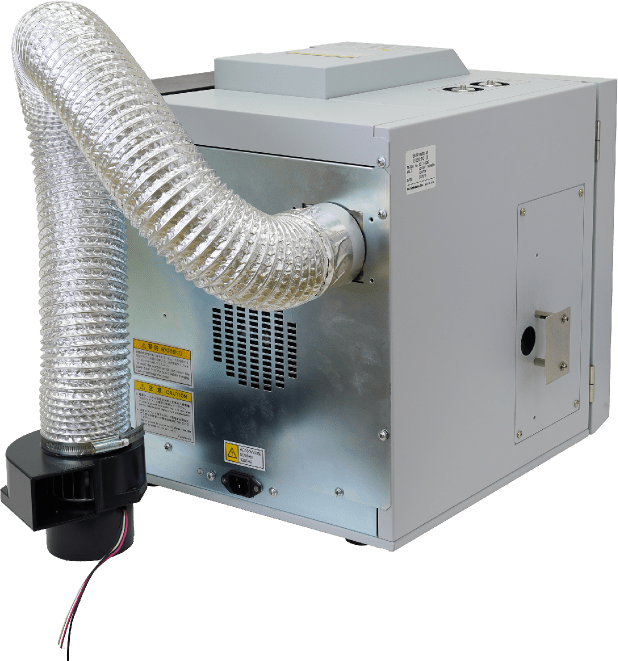

カラムオーブンの温度が、昇温により300度などの高温になった後、初期温度の40度に冷却する際の所要時間を大幅に短縮するための特別付属品です。まず左側面の30㎜のアルミパイプから外気を吸い込み、オーブン内の高温空気をオーブン内後方から蛇腹ホースを経由してシロッコファンにて強制的に吸い出しを行います。

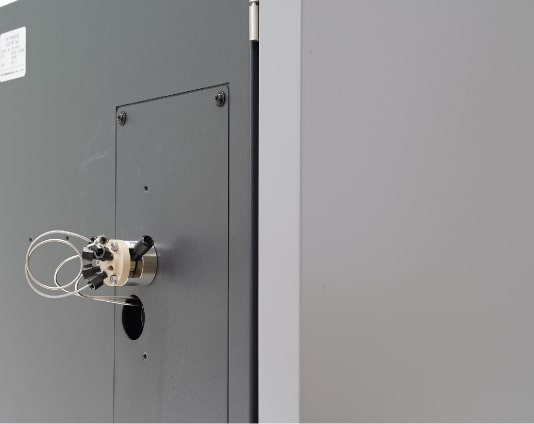

ガスサンプラー

弊社製内径Φ1㎜充填カラム

キャリヤーガスにヘリウムを用いた O₂、N₂、CH₄、CO分析例
GC3210の分析結果

キャリヤーガスにヘリウムを用いた CO₂、C₂H₄、C₂H₆分析例
GC3210の分析結果	弊社製分析カラムを使用した分析結果

キャリヤーガスにアルゴンを用いた H₂、O₂、N₂、CH₄、CO分析例
GC3210の分析結果

キャリヤーガスにアルゴンを用いた He、H₂の分析例
GC3210の分析結果

標準機種
型式	仕様	特長
GC 3210S	注入口1台カラム 1本のシングルTCD仕様圧力調整器１台を使用した定圧制御方式	シンプルな低価格タイプ
GC 3210G	注入口1台カラム 1本のシングルTCD仕様圧力調整器２台を使用した定圧制御方式	ガスサンプラーと組み合わせに適した低価格タイプ
GC 3210D	注入口2台カラム 2本のデュアルTCD仕様圧力調整器2台を使用した定圧制御方式	注入口とガスサンプラーの併用に最適な標準タイプ
GC 3210W	注入口2台カラム 2本のデュアルTCD仕様フローコントロールバルブ 2台を使用した定流量制御方式	オーブン温度の影響が少ないタイプ

※TCDはキャリヤー流量の変動を受けやすい検出器です。昇温プログラムを使用する際は、ベースラインの変動が少ないWタイプをお薦めします。
オーブン温度350℃から50℃まで下がる時間は約30分です。（検出器と注入口の温度に依存します）

カラムオーブン
方式	強制循環式空気恒温槽
設定温度	0～350℃　※1
ヒーター容量	0.8ｋW
温度上昇範囲	50℃→350℃　15分以下（注入口、検出器ヒーターOFF、AC100V、室温20℃のとき）
過熱防止機能	①最高温度の監視370℃ ②監視用温度センサーによる監視回路　約400℃
湿度プログラム	昇温段数最大5段、温度設定 0～350ºC（1ºC）昇温設定 0～50ºC/min（0.1ºC/min）、プログラム時間2160分（全ステップ合計）
大きさ	200（W）×160（D）×250（H）mm

注入口
注入口	インサート方式ダイレクト注入口（S・G：注入口1台、D・W：注入口2台）
設定温度	0～350ºC　※2
過熱防止機能	最高温度監視370ºC

その他
シグナルアナログ出力	0～1V
信号出力	「スタート」「レディー」「エラー」：リレー接点　最大負荷30V20mA以下
信号入力	「スタート」「エラー」：リレー接点　最大負荷5V20mA以下
通信ポート	USB（Openlab CDS EZChrom Edition対応）
使用環境	温度15～35℃、湿度85％以下（結露無きこと）

※1：カラムオーブンの制御可能な下限温度はTCD、注入口温度によって変動します。また、室温の影響も受けますので室温＋15ºC以上で使用してください。
※2：TCD、注入口温度はカラムオーブン温度よりも高い温度を設定してください。
