UV CUBETLC写真撮影装置

UV CUBETLC写真撮影装置

TLCの写真が暗室なしで撮影可能

※UV CUBEの使用方法動画はこちら

UV CUBE 写真

特長

  1. TLCの写真撮影が卓上で簡単に
  2. 直接UV光を受けない安全設計
  3. 毎回同じ条件で撮影が可能
  4. 撮影ステージの高さを4段階変更可能
  5. 持ちやすいグリップやストッパー付きスライドドア
  6. 254nm、352nm、365nmの光源が選択可能
  7. 200mm×200mmまでのTLCプレートが撮影可能

仕様

標準２灯の場合 ＡＣ100Ｖ　0.3A
254nm、352nm　6Wランプ各1本搭載　※ランプを同種に交換すれば同時点灯（12W照射）が可能
外形寸法　280Ｗ×320Ｄ×320Ｈ(本体）
※３灯仕様(蛍光灯追加）もございます。

コンパクトデジカメ仕様

UV CUBE コンパクトデジカメ仕様 写真
マグネット式フレキシブルスタンドでカメラの設置は自由自在
[付属品]マグネット式フレキシブルスタンド、撮影窓（50Φラバーリング）
※カメラは付属しません。
UV　CUBE-S-CS-C コンパクトデジカメ仕様（標準ランプ２灯） ￥181,500（税込）～
UV　CUBE-R-CR-C コンパクトデジカメ仕様（標準ランプ3灯） ￥203,500（税込）～

デジタル一眼仕様

UV CUBE デジタル一眼仕様 写真
外からの光を完全にシャットアウト。よりきれいな写真での撮影が可能。 ご使用レンズのフィルターサイズをご指定ください。 ※フォーカス時にレンズ先端が回転するレンズは推奨いたしません。 [付属品]樹脂製レンズフートアダプター、77㎜レンズフード、ステップアップリング（要サイズ指定）
※カメラは付属しません。
UV　CUBE-S-DS-D デジタル一眼仕様（標準ランプ２灯） ￥192,500（税込）～
UV　CUBE-R-DR-D デジタル一眼仕様（標準ランプ3灯） ￥214,500（税込）～

オプション

UV CUBE オプション 写真
365nmLED光源は日本薬局方確認試験の規定に対応した波長をご用意いたしました。
※別途電源コンセントが必要です。
365nmLEDユニット ￥126,500（税込）

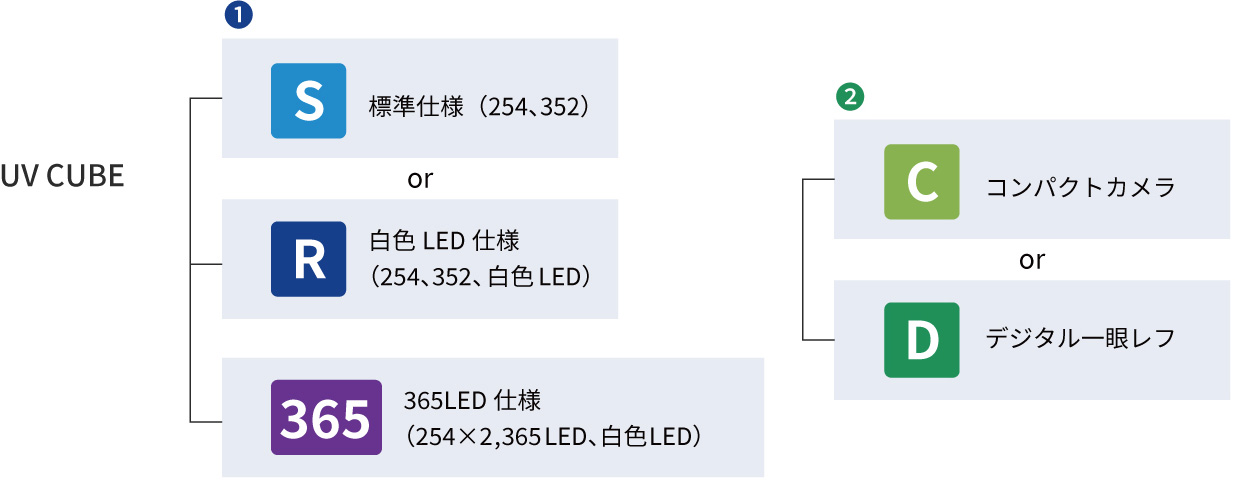

仕様選択および各部名称

1 ランプの必要波長選択

  • S2灯仕様
    6w蛍光管×2本（254,352,白色可視）※LEDはオプション
    ※ランプ2本を選択ください。　※図1参照
  • R3灯仕様
    6w蛍光管×3本（254,352,白色可視）※LEDはオプション
    ※ランプ3本を選択ください。　※図1参照

※254nm、352nmは、それぞれ極大ピーク波長を示しています。352nm蛍光管では、波長352nmのときエネルギー強度100％に対して、365nmでは約80％となります。
局方対応で波長を特定させたい場合には③の365nmLEDランプをお選びください。

・ランプの取付位置(図1)
ランプの取付位置 図1
ランプの取付位置 図1
254nm 352nm 白色可視 365nmLED
標準ランプ 標準ランプ 標準ランプ オプション
￥5,280（税込） ￥5,280（税込） ￥1,760（税込） ￥126,500（税込）
波長スペクトル 波長スペクトル 波長スペクトル
・点灯ボタンの位置
UV CUBE 点灯ボタンの位置
  • 点灯ボタンの位置 2灯仕様の場合
    S2灯仕様の場合
    ・UV1ボタンでaが点灯
    ・UV2ボタンでbが点灯
  • 点灯ボタンの位置 3灯仕様の場合
    R3灯仕様
    ・UV1ボタンでaが点灯
    ・UV2ボタンでbが点灯
    ・LAMPボタンでcが点灯
  • 点灯ボタンの位置 オプションで365nmLEDをつける場合
    オプションで365nmLEDをつける場合
    ・UV1ボタンでaとbが同時点灯
    ・UV2ボタンでdが点灯
    ・LAMPボタンでcが点灯

2 取り付けカメラの選択

  • Cコンパクトデジカメ
    マグネット式フレキシブルスタンドが付属します。
    （ほとんどのコンパクトデジカメに対応）
  • Dデジタル一眼レフ
    「カメラ・レンズの型式」「レンズフィルター径」
    をお教えください。お使いのカメラに適したアタッチメントをお付けします。

※カメラレンズについては、最短撮影距離が0.4ｍ以下のレンズをお使いください。0.4m以上のレンズでは、UV CUBE設置条件下では焦点を合わせて撮影することができません。

Cコンパクトデジカメ[付属品]マグネット式フレキシブルスタンド、撮影窓（50Φラバーリング）
  • 50Φラバーリング
  • マグネット式フレキシブルスタンド
  • マグネット式スタンドにカメラを装着します。3ツ脚先端の赤いマグネットで本体に装着します。
Dデジタル一眼レフ[付属品]樹脂製レンズフートアダプター、77㎜レンズフード、ステップアップリング（要サイズ指定）

外からの光を完全にシャットアウト。よりきれいな写真の撮影が可能です。
お使いのカメラ・レンズの型式、レンズフィルター径を教えていただければ、適したステップアップリングをお付けします。
※フォーカス時にレンズ先端が回転するレンズは推奨いたしません。

  • 樹脂製レンズアダプター
  • ステップアップリング77㎜レンズフード
  • ステップアップリング 77㎜レンズフード

3 オプション選択

365nm LED

日本薬局方確認試験に規定される紫外線主波長365mmに対応した光源です。拡散型の3WハイパワーLEDですので200×200mmの範囲をムラ無く、しかも高輝度で照射できます。

  • 365nm LED
365nm UV LED光源でのTLCプレート撮影例を見る

オプション

センターステージ

撮影のセンターが分かり、スライドさせて被写体を出し入れできる、樹脂製のステージです。

￥16,500（税込）

センターステージ
センターステージ
センターステージ

※センターが分かる十字線が入っています

ズームロック

カメラのズームをホールドしたい！そんなニーズにお応えして、ズームロックをオプション品として追加しました。

￥16,500（税込）

ズームロック
ズームロック

局方確認試験　「システム適合性(紫外線ランプ(主波長365nm））」について

第十六改正日本薬局方　ガイヨウ 確認試験の項目に記載されている「システム適合性(紫外線ランプ(主波長365nm））」について、記載されている条件で試験を行い青白色の発光を発するスポットが確認できました。 PDF ガイヨウ確認試験システム適合性
局方確認試験　「システム適合性(紫外線ランプ(主波長365nm））」について

PMDA基準 「ランプ適合性」について

0.5μg/mLの薄層クロマトグラフィー用スコポレチンを薄層板に2μLスポットし主波長365nmを照射して青白色の蛍光を発することを確認しました。 PDF PMDAランプ適合性試験
PMDA基準 「ランプ適合性」について

TLCプレート撮影例

撮影例1
装置条件 デジタル一眼仕様　標準２灯タイプ
写真A：352nmランプ１灯（６W）照射
写真B：352nmランプ２灯（１２W）照射
カメラ条件 SONY α77 (レンズ DT2.8/16-50 SSM)
ISO感度：ISO400
シャッタースピード：0.6"（１灯）　1/3（２灯）
絞り値：F2.8
露出補正：+2.7
焦点距離：50mm
TLCプレート撮影例 写真A
写真A
TLCプレート撮影例 写真B
写真B
撮影例2
装置条件 コンパクトデジカメ仕様　標準２灯タイプ
352nmランプ１灯（６W）照射
カメラ条件 SONY Cyber-shot DSC-WX300
ISO感度：ISO400
プログラムオート撮影　マルチAF
露出補正：±0
TLCプレート撮影例 写真
撮影例3
装置条件 デジタル一眼仕様　標準２灯タイプ
写真A：352nmランプ１灯（６W）照射
写真B：352nmランプ２灯（１２W）照射
カメラ条件 Canon Power Shot G16（コンパクトデジカメ）
オートモード撮影
ISO感度：ISO1600
シャッタースピード：1/8（１灯）　1/15（２灯）
絞り値：F2.5
露出補正：+0
オートズーム　オートフォーカス
TLCプレート撮影例 写真A
写真A
TLCプレート撮影例 写真B
写真B
撮影例4-1
装置条件 デジタル一眼仕様　標準２灯タイプ
カメラ条件 Canon EOS Kiss X7（一眼デジタルカメラ）
レンズ：FE-S18-55　IS　STM
マニュアルモード撮影
ISO感度：ISO3200
絞り値：F/4
露出：1/30秒
露出補正：±0
TLCプレート撮影例 写真
352nmランプ２灯（１２W）照射
撮影例4-2
装置条件 デジタル一眼仕様　標準２灯タイプ
カメラ条件 Canon EOS Kiss X7（一眼デジタルカメラ）
レンズ：FE-S18-55　IS　STM
マニュアルモード撮影
ISO感度：ISO400
絞り値：F/4
露出：1/100秒
露出補正：±0
TLCプレート撮影例 写真
254nmランプ２灯（１２W）照射
撮影例5 （365nm UV LEDにて）
装置条件 デジタル一眼仕様　標準２灯タイプ（365nm UV LEDユニットオプション装着）
365nm　UV LED（３W）照射
カメラ条件 SONY α77 (レンズ DT2.8/16-50 SSM)
ISO感度：ISO400
シャッタースピード：1/6
絞り値：F2.8
焦点距離：50mm
TLCプレート撮影例 写真
露出補正±0
TLCプレート撮影例 写真
露出補正－1.0
TLCプレート撮影例 写真
露出補正±0
TLCプレート撮影例 写真
露出補正－1.0
撮影例6-1
装置条件 デジタル一眼仕様　標準3灯タイプ（365nm UV LEDユニットオプション装着）
カメラ条件 Niｋon D750(レンズ AF-S 28 f/1.8G)
ISO感度：ISO400
シャッタースピード：1/4
絞り値：F1.8
露出補正：-3
TLCプレート撮影例 写真
365nm UV LEDランプ照射
撮影例6-2
装置条件 デジタル一眼仕様　標準２灯タイプ
カメラ条件 Nikon D750(レンズ AF-S 28 f/1.8G)
ISO感度：ISO100
シャッタースピード：1/60
絞り値：F4
露出補正：-3
TLCプレート撮影例 写真
254nmランプ２灯（１２W）照射
撮影例6-3
装置条件 デジタル一眼仕様　標準２灯タイプ
カメラ条件 Nikon D750 (レンズ AF-S 24-120 f/4G ED VR）
ISO感度：ISO400
シャッタースピード：1/2.5
絞り値：F4
露出補正：-3
TLCプレート撮影例 写真
365nm UV LEDランプ照射

UV CUBE　特型

大手積層セラミックコンデンサメーカー様の酸化亜鉛検出装置として、生産ラインへの採用を２年連続でいただきました。
UV CUBEの下にスライドステージのキャビネットを設置し、最大撮影範囲450×450mmを可能とした装置です。
UV CUBE 特型 写真
ランプユニット部（UV CUBE 本体）
1 UV LED 365nm 4灯
入力電圧 DC12V（ACアダプター 4A）
入力電流 2.8A　max.
消費電力 13.2W max.
LEDピーク波長 Typ. 365nm
LED個数 4個

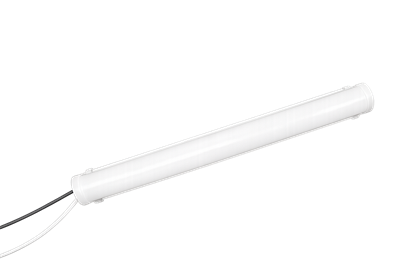

2 白色 LED 2灯
定格電圧 AC100V±10％
定格周波数 50/60Hz
消費電力 7.4W
スライドボックス部（試料ステージ）
外寸法 W545mm×D550mm×H290mm（取っ手など突起物は除く）
試料ステージ寸法 500×520mm（試料位置決め枠：400×400mm）
撮影範囲 450mm×450mm

スライドレールにてステージが手前に稼働

画像処理装置
画像処理コントローラー キーエンス（XG-7500）
エリアカメラ キーエンス（XG-200C）
レンズ VSテクノロジー（VS-LD6.5）
UV CUBE 特型 写真
UV CUBE 特型 写真
